为提高工作效率，马钢苯加氢工程在成品自动装车和外发计量环节，采用了较先进的设备控制技术 和实用的流程管理方法，取得了较好的效果，积累了经验，值得推广。
0.前言
马钢苯加氢采用两段气相加氢净化，环丁砜溶 剂萃取蒸馏工艺，设计能力为年处理轻苯8万t,主 要产品有高纯苯、甲苯、二甲苯、非芳烃和苯残油。 产品外发采用汽车运输和火车两种方式，以汽车运 输为多。外发过程包括成品自动装车和成品外发计 量两个重要的环节。
为提高工作效率，马钢苯加氢工程在以上两个 环节，采用了较先进的设备控制技术和较实用的流 程管理方法。
1.成品自动装车
1.1作用
成品在汽车和火车装卸台上装车，由自动装车 系统实现，具有定量装车控制、安全保障、操作管理 和计量统计的功能。
通过对流量采集的数据计算，对阎泵进行程序 控制，到达预定停止。装车过程中对防溢液位开关 和防静电接地开关的检测，控制程序决定是否禁止 启动或立即停止装车。中控室的DCS与批量控制 仪通信，自动接收装车过程信号和报警信号，在中控 室可以进行实时和历史数据的查询。
1.2组成

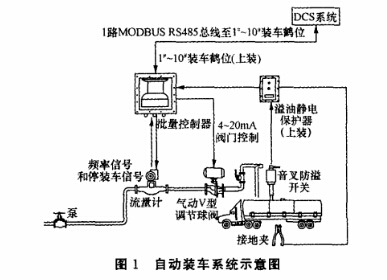

自动装车系统由现场仪表、批量控制仪和上位 机(DCS)3个部分组成，如图1所示。

现场仪表包括流量计和阀门，流量计选用了 E+ H的质量流量计,阀门选用了气动V型调节球阀。 其中批量控制仪是系统的核心，选用了 E+H的NXF581型，主要有以下功能：
1）信号检测。对流量信号、接地信号和液位信 号进行检测。
2）阀门控制。批量装车控制仪有数字量输出和 模拟量输出，可分别根据控制需要在线组态。用于 控制数字多段阀、气动阀阀门、电动阀门、电磁阀和 调节阀等多种阀门，以满足装车的安全、速度和精度 要求。
3）联锁控制。在装车过程中检测到防溢开关 动作或接地开关动作时立刻发出控制命令关闭装车 控制阀门，保证安全可靠装车。
4）身份验证。只有通过输人密码或ID,才可以 进行装车操作。
5）定量控制。为了按照预定装车量准确控制， 批量装车控制仪设置了两级阀门控制点（大提前量 和小提前量），以实现双速装车功能。为达到装车精 度要求，临近装车结束时，通过数字控制阀可以达到 升以内补料控制。
6）通讯功能。批量装车控制仪有两个RS485 通讯口，一个为MODBUS RTU Slave通讯协议与 上位机相连；另一个可为定制协议接口，可以和现场 其他智能仪表进行通讯采集和控制。
7）远程控制。上位操作站可通过通讯远程控 制装车的允许启动、停止、参数设置、远程诊断和调 试等。
批量控制仪安装于每台装车鹤位旁，采用隔爆 式结构，防爆等级为ExdIIBT6。根据需要，一台批 量控制仪可以控制1个或多个鹤位，构成单鹤位、双. 鹤位和多鹤位3种方式。
1.3应用效果
采用自动装车系统，减轻了工人的劳动强度，发 货人员只要在批量控制器上设定好需装车的吨位， 整个装车过程自动完成，不需人员干预。通过批量 控制仪和汽车衡数据的对比，确认装车的综合控制 精度优于0.2%，完全能满足发货的要求。中控人 员在上位机(DCS)上管理发货的数据，不参与直接 控制。
2.成品远程计量
成品用汽车装车后去汽车衡过磅，过磅的数据 是进行贸易结算的依据。由于苯加氢建在一个独立 的场地，产品又属危化品，附近无合适的磅房可以合 用，于是新建了一套loot的汽车衡装置。
为了提髙效率，在筹建时就按照无人值守、远程 操控的要求进行了规划和设计，由1台loot电子汽 车衡和相应的无人值守远程过磅称重系统组成。该 无人值守远程过磅称重系统由安装在现场的定位装 置、车号识别装置、称重计算机及相应的远程过磅称 重软件和计量管理系统软件等组成。
2.1业务流程

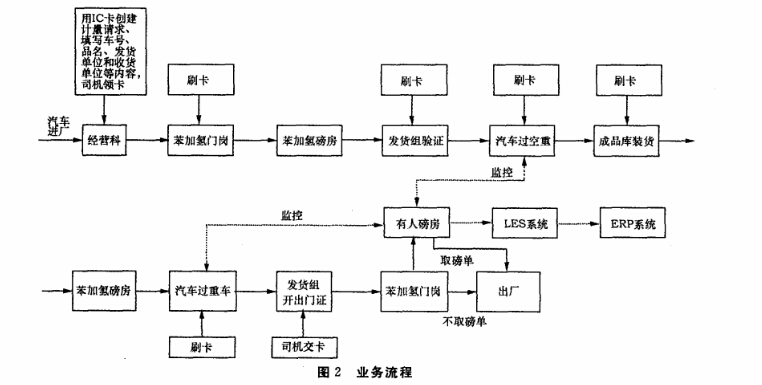

马钢苯加氢成品发货中远程计量业务流程图如 图2所示。

1）在经营科发卡，创建计量请求、填写车号、品 名、发货单位和收货单位等内容。
2）苯加氢门岗刷卡，检查5卡1证等安全验证， 记录进入时间。
3）由经营科驻点人员在磅房，检查是否可以称 重:刷卡后在计算机中验证计量请求等信息，信息相 一致时，允许去秤空车重量，记录检査时间。
4）在苯加氢地磅上过皮重，苯加氢磅房无司磅 人员，由066磅房人员远程监控称重，通过称重软件，结合摄像、报瞥灯和语音提示完成对空车称重过 程的监控。
5）到成品库装货，发货人员根据刷卡内容，进行发货操作。
6）在苯加氢地磅上过毛重，同样是采用远程操 控方式。
7）苯加氢经营科驻点人员刷卡，打印计量票据 (用户提供格式），收卡，注销卡，发放出门证。
8）如果需要正规计量磅单可以到066镑房，由 066磅房人员打印盖章。
9）通过局域网将称量数据及时上传公司物资管 理系统（LES)上，提供计量数据管理，过衡数据统 计，查询，报表打印等功能。
2.2系统组成及功能

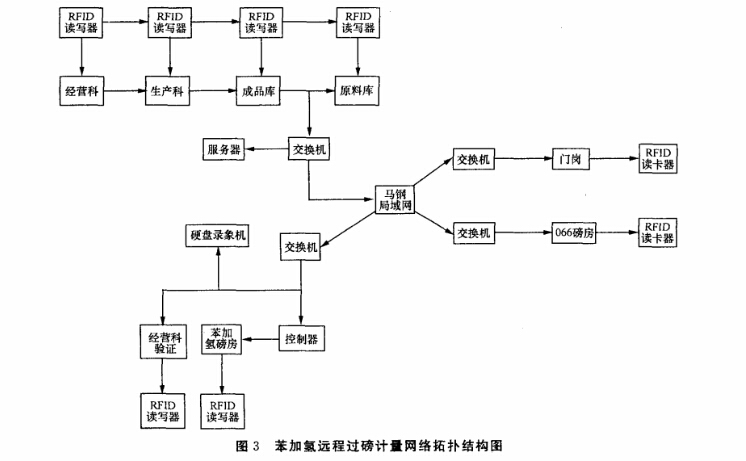

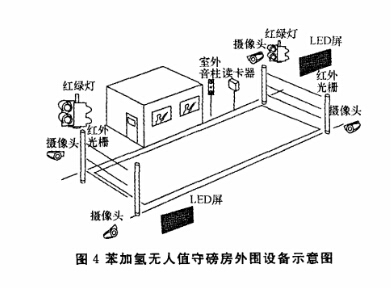

系统示意图见图3和图4。


苯加氢100t远程过磅汽车衡主要由以下3个 部分组成：
1）汽车衡称重系统。
汽车衡称重系统主要是由称体、数字称重传感 器、传感器上下连接件、接线盒、数字称重仪表、大屏 幕显示器及预埋件等组成。
2）远程过磅系统。
远程过磅系统通过安装在现场称重计算机、远 程称重计算机、远程视频监控、双向语音对讲、指示 信号和RFID射频卡读卡器及磅房网络等设备实现远程过磅，保证计量结果的准确、真实和有效。
系统为双向静态称重系统，适用双向过车。系 统计量方式可采用本地（苯加氢磅房）和远程（司磅 员在066镑房进行远程监控称重的方式）两种方式； 系统配置RFID射频卡读卡器，可以根据计量需求 读取和写入单据号、车号和重量等信息。过磅重量 采集由司磅员人工读取并提供相应的读取限制逻 辑，人工确认并保存计量数据；系统提供视频监控及 图像、图片抓拍及录像功能，视频信号要求能看清车 牌号码（图片保存半年，录像保存3个月）；系统提供 双向语音对讲功能；系统配置红绿灯可自动进行车 辆称重引导；系统可以进行本地/远程启停照明、水 泵等设备；系统配置光幕，可自动车辆定位，具有可 靠的防作弊功能。
3)远程称重计量软件和过磅计量数据管理软件。
远程称重计量软件是专为车辆远程称重计量操 作系统开发的配套软件;过磅计量数据管理软件是 供各业务管理人员业务流程使用的软件。这两个软 件能够实现物资计量流程。系统提供计量数据请 求、计量任务数据管理、过镑数据统计、査询和报表 打印等功能。
2.3工作过程

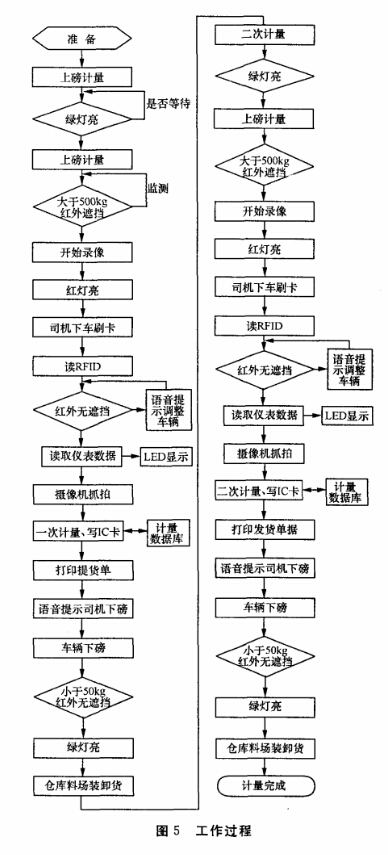

工作过程如图5所示。

3.结语
在苯加氢建成后的试生产阶段，利用远程计量 系统已成功过镑3万多吨外卖成品，未发生一起产 品的计量异议事件，同时称量数据也与产品储槽槽 位变化和发货的流量数据一致，说明苯加氢远程计 量系统是准确、真实和有效的称量系统。
远程计量系统，是一种适合生产、经营和管理的 信息化计量平台，它实现了计量、计量调度业务数据 的规范化、标准化、电子化和集成化;完善的软件和 硬件系统防作弊功能，杜绝计量过程中的人为干扰； 远程计量业务随机分配，计量人员与衡器的隔离，杜 绝人为串通作弊现象;计量过程信息监控复现，为事 件的追溯提供査询手段;业务逻辑控制严密、设置灵 活，业务实现闭环管理;规范的操作，提高了计量业务的整体作业效率;计量员远程监控和操作,工作环 境和强度大大改善，体现了以人为本的科学管理理 念。马钢苯加氢积累的经验值得推广。
