本文根据OIMLR50国际建议对电子皮带秤的软件要求，阐述了皮带秤的 软件设计方法，使得皮带秤满足法制计量的要求。
一、电子皮带秤的软件要求
(HMLR50链续累计自动衡器》国际建议将 电子皮带秤软件分为法制相关和非法制相关两个 部分，这两个部分的软件通过软件接口互相通信。 法制相关指的是涉及确定皮带秤测量的最终结果 的软件，包括小数点符号和单位，称量范围标识， 承载器标识、软件标识和组合信息等，也包含用 于重量计算、稳定性分析、价格计算和化整等型 式特定参数和校准（如量程调整、其他调整或修 正）和配置（如最大速度、最大流量等）等装置 特定参数。
法制相关的软件应由皮带秤生产厂商确定， 即对计量特性、计量数据和计量重要参数起关键 作用的软件，存储或传输软件、以及为探测系统 软硬件故障而编写的软件，都被认为是皮带枰的 基本组成部分，而且应满足软件安全的要求。
法制相关软件的安全性需满足下列要求：
法制相关软件应足以避免意外或无意的数 据变化。
应对软件分配相应的软件标识，这种软件 标识应适用于每次可能影响皮带秤功能和准确度的软件修改。
二、电子皮带秤的软件设计

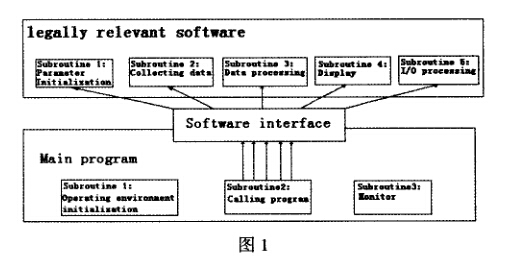

皮带秤软件分为非法制相关和法制相关两部分。非法制相关软件包括一个系统周期运行主程 序（main program)和运行环境初始化（operating environment initialization)，调度(call program)，监 控（monitor)三个子程序。法制相关软件包括参数 初始化（parameter initialization)，数据采集 (collecting data)，数据处理（data processing)，显 7TC (display)，输入输出处理（I/O processing)五个 子程序。软件架构如下：

(一)软件接口（software interface)
主程序（main program)实时调用调度（call program)子程序，调度（call program)子程序通 过软件接口（software interface)调用法制相关程 序。

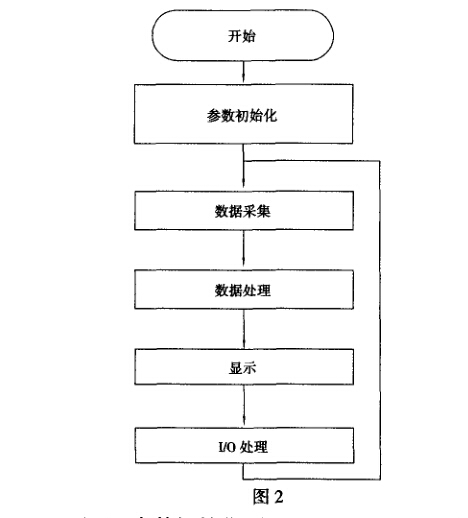

程序流程图如图2所示。

(二）参数初始化（parameter initialization)子程序
该程序的功能是对系统的法制相关参数进行 调用和保护。
(三）数据采集子程序

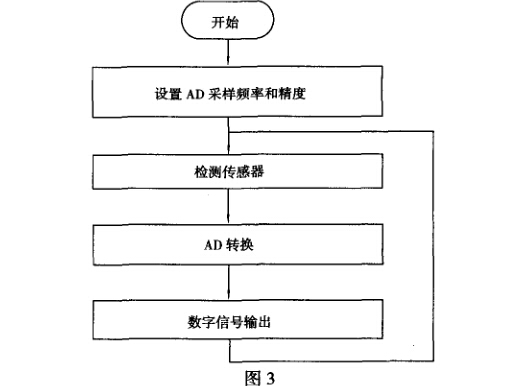

该程序的功能是设置数据的采集频率和转换 的格式，将采集到的称重传感器和速度传感器的 模拟数据转换数字信号。当主程序调用数据采集 子程序时，首先须对A/D转换模块的采样频率和 采样精度进行设置，再等待传感器检测信号的输 入，如有前端数据输入，则对输入数据进行预处 理，采集、调整频率和幅值，最后输出数字信号。 数据采集把称重传感器的模拟信号x(t)经过采样转 换为采样信号x(nT)，然后再进行量化和编码处理 得到离散的数字信号x(n)，最后把X(n)送到仪表 的CPU进行相应的处理。采样周期T决定了采样 信号的质量与数量，T太小，会使采样信号x (n T)的数量剧增，占用大量的内存单元；T太大， 会使模拟信号的某些信息丢失，这样一来就会出 现失真现象，影响数据处理的精度。因此必须根据采样定理来选择T以确保x(nT)不失真。

(四）数据处理子程序（weighing algorithm)
一般情况下，我们只要测量某段皮带长度上 物料的瞬时重量及同一时刻的皮带行程或皮带速 度，就可以得到皮带输送机所输送物料的流量。
为了测量某段皮带长度上物料的瞬时重量，我 们可以通过测量某一个托辊或某几个托辊上所承受 物料的重量，测量方式可连续采样也可周期采样。 所测得的物料瞬时重量再与皮带行程或皮带速度进 行运算，以得出物料瞬时流量和累积重量。这里物 料瞬时流量的概念通常指的是某一瞬间物料的通过 量，而累积重量的概念是指一段时间内（例如3 min、1 h、8 h、24 h等等）物料的通过量。
当皮带输送机输送物料时，连续测量称重托 辊上代表单位皮带长度上的荷重值9 (kg/m),并 将q值与同一时刻皮带速度值F (m/s)相乘， 则所得的乘积等于物料的瞬时流量:
Q(t)=qV
式中：（?(t)——物料的瞬时流量，kg/S。
由于皮带上的物料量不均勻和皮带速度值的 变化，所以T时间内的累积流量Q应该是瞬时流 量<?(t)对时间的积分值，即：
Q〔QU)如 l:9(t)V(tU
式中：qU)——瞬时荷重值；
V(t)——瞬时皮带速度值
为了显示瞬时流量，只需将代表物料瞬时重量的 信号与代表皮带输送机皮带瞬时位移的信号相乘， 即可得出瞬时流量值，两个信号的相乘运算可以 利用称重传感器或者专门的乘法器。为了显示累 计量，需要对物料瞬时流量进行积分运算，以得 出某段时间内的累计量值。
(五）显示子程序
本系统显示的屏幕采用640 x 320点阵结构， 屏幕显示刷新周期0.5秒。主程序调用显示子程序 将用户需要的信息显示在屏幕上。
(六）输入输出子程序
本系统采用25个键盘通过输人输出子程序完 成用户交互。主程序每0.1秒调用一次输人输出子 程序，及时检测键盘输入命令，同时也将用户需 要的信息通过I/O端口进行输出。
三、软件标识
系统定时通过CRC16算法计算法制相关软件 执行代码的校验和，CRC-16码由两个字节构成， CRC16的校验码可通过操作仪表进行显示。
