1.引言

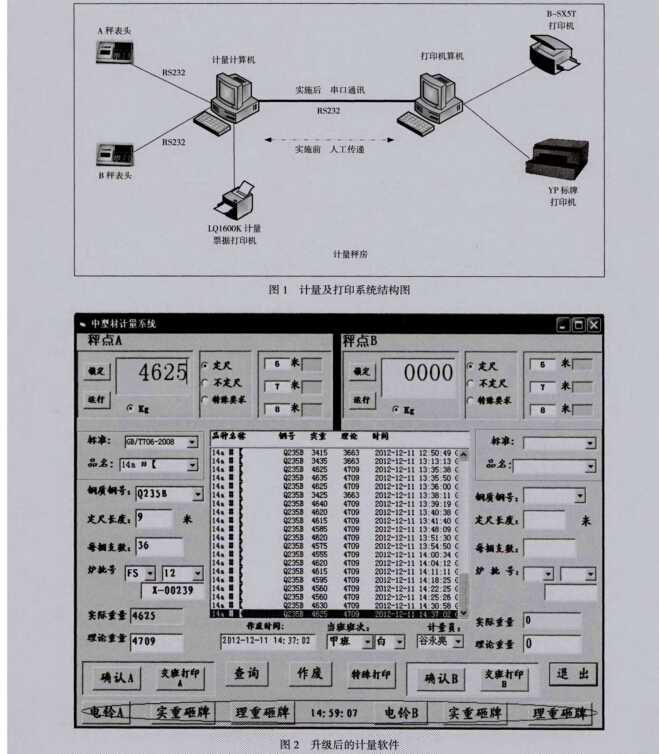

山东钢铁股份有限公司济南分公司的中型材 计量由两台静态秤完成，称重仪表通过RS232与 计算机相连，计算机实时采集并同步显示表头数 据，完成计量并打印计量票据。另有一台用于标 牌打印的计算机，通过打印机口与B-SX5T打印 机相连，另通过专门的通讯卡与YP标牌打印机相 连，计量的数据和其它信息要由计量人员人工通 知标牌打印人员，标牌打印人员录人计算机后控 制打印。计量及打印系统结构，如图1所示。本 文主要就计量信息自动传递到YP标牌打印计算 机，实现标牌自动打印提出解决方案。

2.升级计量软件
升级后的计量软件如图2所示，界面最下面 一行为新增功能按钮。软件保留了原有功能，如 采集表头数据并同步显示；钢材上秤后，计量人 员等仪表稳定后点击计量；输人品名、钢号、定 尺长度和每捆支数后，软件自动计算出理论重量，并和称重值相比较，超出范围后进行超上下限报警等。在原有基础上进行改进，增加以下新功能。
2.1修改数据库结构，优化计量信息。由于一些标牌打印信息（如执行标准等）未出现 在计量系统，在计量界面上增加目前还没有的一 些打印信息，如名称、标准、打印张数等,并将标 牌打印信息与计量所需信息——对应。
2.2开发串口通讯功能，计量完成后选择 “理重砸牌”或“实重砸牌”，计量数据与标牌信 息通过串口发送到标牌计算机，标牌计算机上的 打印软件接收到打印信息后进行解析，自动填充 打印信息，不再需要任何录入工作。
2.3开发从计量历史列表中选择打印的功能， 防止计量后立即打印不成功，事后打印的情况。
2.4新增在计算机上操作电铃的功能。计量 过程中，计量员发现不当行为时与外界沟通，需 要使用电铃提醒，软件中增加了操作电铃的功能。

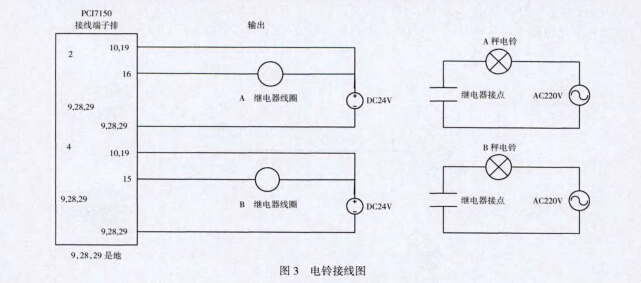

电铃操作应用研华公司的PCI-1750开关量输 入输出卡，安装在计量计算机内，软件控制开关 量输出，由继电器带动电铃。PCI-1750提供了 16路开关量输入通道和16路开关董输出通道，所有 也可为无源输人；输出需外界提供5VDC ~ 通道均有光电隔离。其输入可为5VDC~48VDC, 40VDC,接线如图3所示。





2.5加强系统安全，增加了密码保护，采用 键盘软件锁技术，操作人员不能人为变更系统采 集的计量数据，不能人工干预传递给标牌打印计 算机的计量数据。
软件用VB开发，用VB开发串口通讯程序， 主要使用其自带的MSCOMM控件，该控件提供了 完善的串口数据的发送及接收功能。MSCOMM控 件对串行通讯有两种处理方式，一种是利用事件 驱动方式，利用MSCOMM控件的ONCOMM事件 捕获并处理通信错误及事件。另一种是使用查询 方式，让计算机启用后台进程不断查询通讯端口 来判断事件和错误。本系统中计量软件在确认标 牌打印时主动发送相应信息给标牌打印计算机， 标牌打印软件接收到信息后进行自动打印，其通 讯是单向的。
3.升级标牌打印软件
